大眾POLO汽車電控液壓轉向系統實訓臺
|
 |
產品型號：JM-DP-YYZX
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2024-10-22
關 注 度：4446
生產企業：山東佳洺信息科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

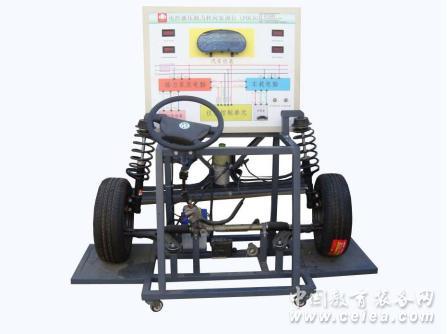

產品詳細介紹大眾POLO汽車電控液壓轉向系統實訓臺
采用山東佳洺
型號：JM-DP-YYZX
一．產品簡介
本實訓系統以原廠電控液壓助力轉向總成及運行附件為主體部件，轉向系統可起動運行，模擬汽車車速加速與減速、轉向系統根據車速的變化進行實際工作演示，故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示汽車電控液壓助力轉向結構與原理及工作過程。適用于各類型院校及培訓機構對汽車轉向系統理論和維修實訓的實訓教學需要。
本實訓系統實訓功能齊全、操作方便、安全可靠、美觀大方。
二．主要用途
1．適用于各類型院校及培訓機構對汽車電控液壓助力轉向理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車電控液壓助力轉向模塊各單元教學需要。
3．適用于模塊化教學模式的教學需要。
4．適用于汽車職業技能鑒定考核的需要。
5．適用于各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
POLO電控液壓助力轉向系統總成、原車與電控液壓助力轉向所有相關控制電腦、汽車車速表、汽車轉速表、電控液壓助力轉向起動運行所有相關的原車附件、故障模擬考核和排除系統、原車電路原理圖板及檢測端子、車速模擬機構、發動機轉速模擬機構、控制面板柜、可移動臺架、臺架電源總開關、原車故障檢測通訊的診斷座、臺架操作說明書、實驗指導書等附件。
各傳感器及執行器安裝數字顯示表、面板安裝對應檢測端子、帶鎖止萬向的腳輪、原車通訊診斷接口、臺架高溫及轉動等部位加裝防護裝置。
四．功能特點
1．電壓表顯示車速等信號值。
2．▲刻度轉向盤顯示轉向角度大小（可選裝）。
3．可進行前輪定位檢測與調整。
4．萬向腳輪臺架，便于移動教學。
5．演示原車轉向系統的工作過程。
6．演示電控助力式系統的原理、作用、工作過程。
7．前輪定位三要素的調整和作用。
8．演示懸掛系統工作情況。
9．轉向系統拆裝實操。
10．配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對系統讀取故障碼和數據流等。
11．實訓臺面板上繪有原車一致的彩色噴繪電路圖，4.0mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。
12．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元ECU端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
13．實訓臺轉動部位防護罩等安全保護裝置。
14.設備使用220V轉換直流穩壓電源，免去蓄電池經常充電的煩瑣。
15．實訓臺底座部分采用鋼性結構焊接，面板與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
16. 故障模擬系統可模擬實際運行工況，設置多種常見故障。
五．外形與顏色
設備外形：1500×650×1700mm (長×寬×高)
設備顏色：7032（用戶可選擇各種顏色）
六．制造工藝
1.設備底座架
1.1鋼性結構焊接
1.2方管：40*40*2.0mm
1.3表面采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
2.1前二只萬向帶鎖止功能腳輪
2.2后二只萬向腳輪
2.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
2.4腳輪：60mm×50mm(直徑×寬度)
2.5腳輪支撐：1.0T
七．技術指標
1.液壓轉向油：依轉向系統型號
2.工作溫度：-40℃～+50℃
3．主機：原車裝置
4．交流電源：220V |
|
