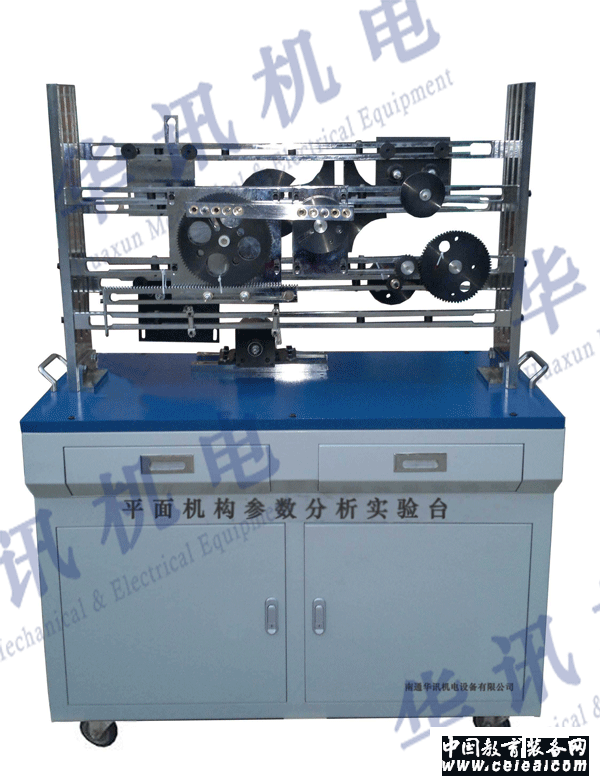

平面機構參數分析實驗臺
|
 |
產品型號：HX-PZCB
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-07-29
關 注 度：2393
生產企業：南通華訊機電設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹HX-PZCB型平面機構參數分析實驗臺
技術參數：
1、調速方式及范圍：無級調速，0-800r/min；
2、連桿在132-316mm范圍內有級可調；安裝孔間距：23mm
3、導桿在220-266mm范圍內有級可調；安裝孔間距：23mm
4、搖桿在156-219mm范圍內有級可調；安裝孔間距：23mm
5、鏈傳動傳動比為1：1；
6、帶傳動傳動比為1：1.5；
7、齒輪：m=2 Z1=25 Z2=75 Z3=100
8、齒條：m=2
9、角位移傳感器：1000柵/轉；
10、直線位移傳感器量程L=200mm，精度：0.3%；
11、電機功率：125w/220v；
12、重量：95kg
13、外形尺寸： 1140×600×1360；
基本配置：
1、槽輪組件1套
2、鏈傳動組件1套
3、齒輪齒條組件1套
4、棘輪組件1套
5、凸輪組件1套
6、不完全齒輪組件1套
7、典型方案裝配圖1套
8、控制系統及教學軟件1套
9、角位移傳感器1個
10、直線位移傳感器1個
11、減速電機1臺
12、隨機工具1套
性能特點：
1、實驗臺采用了巧妙的設計方法，保證了機構中各個運動構件在運動中不發生干涉，機架高度及桿長均可調節，用于組裝機構的零件通用性好，種類少，模塊化設計，提高了機構方案拼裝效率，方便學生實驗操作和教師對實驗臺的管理；
2、實驗臺為臺式結構：由裝拆平臺、機架、電動機、傳動部件、桿、間隙論、齒輪、棘輪、槽論、凸輪等基本構件庫組成，可拼裝20種以上平面運動機構系統；
3、學生可根據仿真軟件設計各種機構的具體參數，觀察其運動情況并仿真繪制各部件運動曲線；
4、實驗臺配有數據采集及16種典型機構運動設計仿真系統，以串口通訊，測試數據精度高，速度快、穩定性好。
|
|
