 “華育”綜合布線工程教學模型GCT-WPMX04為2011年計算機教指委立項課題。

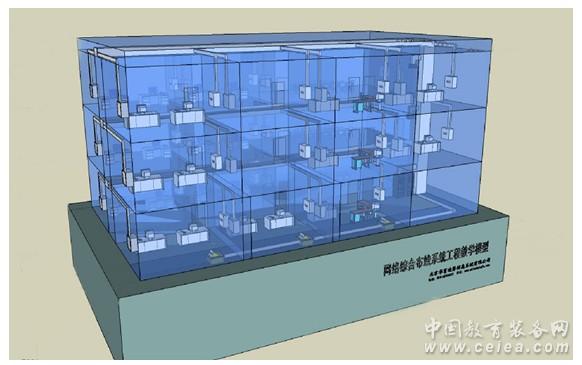

    該教學模型把計算機網絡系統在智能建筑的應用以實物化展示，通過透明建筑模型、微型交換機、微型配線架等器材，以及配套的綜合布線系統、燈光控制系統、家具等產品，把復雜的核心層、匯聚層和接入層等網絡系統物理層清晰直觀的展示出來，教學簡單輕松，好學易記。
    產品主要功能有：綜合布線工程原理認識、結構演示、教學實訓平臺功能等。

一、產品名稱：綜合布線工程教學模型

一種雙絞線端接測試實訓裝置，專利號：200910089129.3；

一種雙絞線端接故障演示裝置，專利號：200920110601.2；

一種雙絞線端接測試實訓裝置，專利號：200920110300.X；

一種綜合布線實訓裝置，專利號：200920110299.0；

一種打線端子快換裝置，專利號：201020188141.8；

【外觀設計專利】

多功能綜合布線實訓裝置，專利號：201030165270.0

【功能簡介】

多功能綜合布線實訓裝置（實訓儀）是用來進行綜合布線工程實訓類教學及學習的儀器，具備綜合布線工程中基本技能實訓和部分工程實訓功能，同時能夠檢驗綜合布線系統工程中線纜端接與打線的連接情況，并以彩色圖形的方式形象的展示雙絞線線纜中常見的各種接線故障。

【儀器特點】

1.由雙絞線打線實訓、雙絞線跳線制作實訓、雙絞線端接測試實訓和雙絞線端接故障演示實訓等裝置組成，物理上與實訓室中心設備間（CD）用5E類雙絞線相連。

2.能滿足2-6人同時進行雙絞線端接實訓，雙面操作，每個學生獨立操作區域?qū)挾炔恍∮?00毫米，彼此之間不會干擾；；
二、產品型號和技術規格：


序
 類別
 技術規格

1
 產品型號
 GCT-WPMX04

2
 外型尺寸
 高1.7米，寬1.7米，長2.7米

3
 模型規格
 三層，每層7間


三、產品特點：
1、全透明、大比例、微縮建筑模型，全面展示綜合布線工程結構。
2、集成橋架、管槽、吊頂、地埋、隔墻暗埋等多種布線形式。
3、綜合布線各個子系統對應燈光閃爍，易懂易記，輕松教學。
4、特制微縮交換機和配線架，全面展示網絡結構。
5、特制透明底盒，展示模塊端接。
6、微縮模型與實物結合，展示綜合布線系統工程
7、模塊化組合，體積龐大，美觀漂亮，突出亮點。

四、產品功能：
1、綜合布線工程原理認識平臺功能。
2、綜合布線工程結構演示平臺功能。
3、綜合布線工程教學實訓平臺功能。
4、綜合布線工程項目設計平臺功能。
5、綜合布線工程測試考核平臺功能。

3.可進行雙絞線端接測試及故障演示實訓，測試及演示的雙絞線端接常見的故障現象包括開路、短路、交叉線對、反向線對和串對等。測試結果可以回放顯示。

4.打線訓練模組采用斜口專利技術、模塊化設計，更換便，支持學生無限次重復壓接線實訓，無使用壽命限制。

5.實訓操作機架可維護性強，各個訓練功能和測試功能模組全部采用結構化設計，當其中一部分因磨損需要更換時可以采用最小化的方式，只需對單一模組進行更換，節約維護成本和教學成本。

【規格參數】

GCT-T06F：長1.8米，寬0.86米，高1.48米，開放式機架。配3組雙面開放式機架1套，操作臺1套，雙絞線端接測試及故障演示裝置GCT-MTP 1臺，實訓模組4套，24口網絡配線架4個，理線環4個，雙口地彈信息插座1個，地彈電源插座1個，零件盒2個，24口光纖配線架2個，可供6名學生同時操作（雙面操作，互不干涉）。
