單片機原理與應用課程是電類專業基礎課之一, 在電子、通信、自動化及其他相關專業的課程中占有重要的地位。該課程具有很強的實踐性, 實驗是本課程重要的實踐性教學環節。實踐教學對加深學生對課堂上講授內容的理解, 提高動手能力及獨立分析問題和解決問題的能力具有重要的作用。
ITS-C51DK 是針對高職院校辦學宗旨和教學特點研制開發的實驗設備，采用美國Silabs 公司的增強型51 系列單片機C8051F340 作為核心控制器，我們針對C8051F340 單片機片上的全部資源，編寫了所有功能的測試程序，對該單片機的性能做了全面的測試評估，使用方便。使用該開發套件能使學生迅速掌握C8051F340 單片機應用系統的軟硬件設計，大大縮短了產品開發周期。
ITS-C51DK 可以選配LF RFID 模塊、HF RFID 模塊、UHF RFID 模塊、433M 有源RFID 模塊、2.4G 有源RFID（Zigbee）模塊、傳感器模塊、各種擴展模塊。
強大的C8051F340 單片機：
1. 高速流水線結構的8051 兼容的CIP-51 內核，最高48MIPS 執行速度；
2. 全速非侵入式的系統調試接口（片內，C2 接口），不占用IO，仿真和下載都支持；
3. 真正10 位200ksps 的多通道單端/ 差分ADC，帶模擬多路器；
4. 內部高精度的高頻振蕩器，精度滿足USB 和串口通信；內部低頻振蕩器；4 倍時鐘乘法器；外部晶體或RC 振蕩器; 可在運 行時隨意切換外部?jī)?nèi)部時鐘源，或改變頻率；
5. 64K FLASH, 支持在系統編程，4532 字節片內RAM。系統時鐘高達48M，絕大多數指令為單周期，與傳統51 完全兼容。KEIL 開發環境；
6. USB 2.0 通信接口，支持全速12Mbps 通信和低速1.5Mbps 通信，內部1K 字節的USB 緩存；
7. 硬件增強型SPI，SMBus/IIC ，兩個UART 串口，獨立波特率發生器；
8. 4 個通用定時/ 計數器，16 位可編程定時/ 計數器陣列，5 個比較/ 捕捉模塊，片內看門狗；
9. 具有5 個捕捉/ 比較模塊的可編程計數器/ 定時器陣列；
10. 片內上電復位，看門狗定時器，2 個電壓比較器，VDD 監視器和溫度傳感器；
11. 40 個IO，均可耐5V，兩種輸出方式，弱上拉或推挽；
12. -40~85 度工業級溫度范圍；
13. 2.7V~3.6V 工作電壓，TQFP48 封裝；

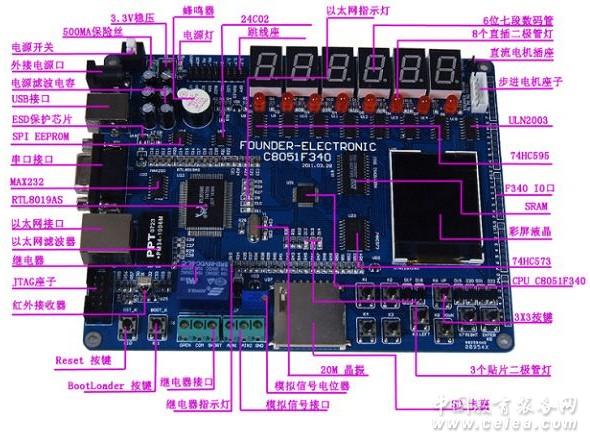

板上資源：
MCU 為Silabs 公司C8051F340，64KB FLASH、(4096+256)B RAM、最高48MIPS 執行速度；外擴32KB SRAM( 選用IS62LV256, 速度70ns)，外擴64KB 串行FLASH ( 選用AT25F512,，也可以選用更大的FLASH）；
2 路10 位AD 采樣+ 模擬信號接口+ 模擬信號電位器，AIN1 到AIN2 輸入信號量程0 ～+24.4V；
2 路標準RS232 通訊接口；
IIC 接口的EEPROM AT24C02( 可選更大容量的EEPROM)；
IIC 接口的RTC 時鐘，選用PCF8563, 帶停電保護功能；
3X3 矩陣鍵盤，蜂鳴器，LED 指示；
1.8 寸彩色LCD 液晶屏，最高支持320×240；
USB2.0 通信口，可以通過一根USB 線完成供電，下載程序；
ESD 防靜電保護芯片；
高達1M 的SPI EEPROM 芯片；
以太網接口+ 以太網濾波器+RTL8019AS；
繼電器+ 繼電器指示燈+ 繼電器接口；
紅外線接收器；
JTAG（C2）調試接口；
SD 卡座；
3 個貼片二極管燈。直接通過IO 口控制燈的開和關；
BootLoader 按鍵。通過該按鍵可以實現USB 下載編程，也可以完成中斷實驗；
74HC573。標準的D 觸發器，完成8 位總線轉16 位總線功能；
32K SRAM 存儲器。該存儲器直接掛到C8051F340 總線上，擴展單片機訪問空間；
7 片74HC595 靜態的串轉并芯片，把3 個IO 擴展到56 IO 口；
ULN2003+ 步進電機座子+ 步進電機；
直流電機座子+ 直流電機；
8 個直插二極管燈，通過74HC595 串轉并芯片控制；
6 個獨立的共陽數碼管；
500ma 自恢復保險絲；
RFID 讀卡器擴展接口。
|
