產品詳細介紹產品簡介
BT系列雙遠心鏡頭是機器視覺高精度檢測、精密測量的關鍵組件。根據型號列表，可以根據要求快速查詢與之相匹配的相機，例如BT-2364代表相機的CCD尺寸最大為2/3″，其可觀測到的視野大小為64x48mm。

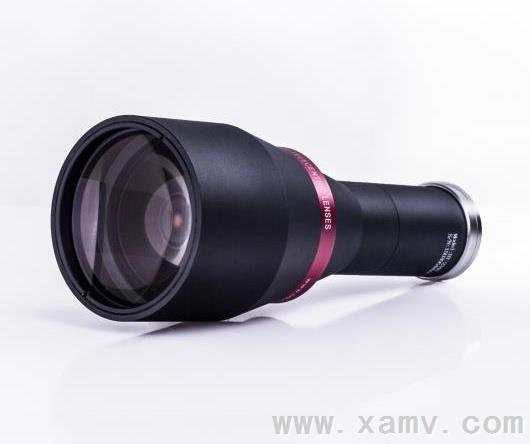

BT系列雙遠心鏡頭
產品特點
● 兼容高分辨率/小像元尺寸的相機，如500萬像素， 2/3″的相機；
● 遠心度小，分辨率高，低于0.1％的畸變；
● 在景深范圍內沒有放大倍率的變化；
● 像方和物方雙遠心設計，光透射率高；
● 標準C接口，最高可支持2/3″成像靶面工業相機。
應用實例
噴砂金屬面字符檢測
手機外殼背面字符缺陷檢測 普通工業鏡頭拍攝效果 雙遠心鏡頭拍攝效果
檢測手機外殼背面字符缺陷 金屬表面砂礫在光線照射下會產生漫反射光暈，影響字符和背景的對比度， 造成字符聚焦不清，增加檢測難度。 平行光入射，成像不受漫反射的影響，清晰聚焦，在后期字符檢測、識別時變得簡易、高效。
硅鋼片鐵芯尺寸測量
硅鋼片檢測 普通工業鏡頭拍攝效果 雙遠心鏡頭拍攝效果
測量硅鋼片鐵芯外形尺寸
普通鏡頭景深太小，內邊緣會產生縱向視差，影響測量精度；金屬邊緣會發生雜散光反射現象，產生虛影，無法精確提取輪廓邊緣；在視場70%的區域和中心區域會存在1%左右的無規則畸變，會影響測量精度。
無縱向和橫向視差，可徹底解決視差問題；平行光入射，可避免各種雜散光反射，提高圖片邊緣銳度；系統畸變小于0.08%，可最大程度減小畸變對測量精度的影響。
手機屏幕尺寸、瑕疵檢測
手機邊框檢測 遠心鏡頭檢測
檢測手機屏幕、邊框是否有劃痕，測量屏幕外形尺寸。 由于手機邊框反光，普通鏡頭無法檢測到微小缺陷，雙遠心鏡頭平行光入射，檢測結果不受雜散光影響。
由于手機屏幕透明透光，普通鏡頭無法檢測到細小劃痕，雙遠心鏡頭平行光入射，細小特征提取對比高。 手機屏幕透明透光、邊框反光，使用普通鏡頭進行尺寸測量，屏幕和邊框的過渡區域會因二次反射形成漫反射帶，造成邊界提取精度不高，使用雙遠心鏡頭只有一條過渡帶，測量精度高，便于后期算法處理。
檢測橡膠密封圈內外徑尺寸 一般成像系統存在3%或以上的畸變，由其在視場邊緣區域，會造成外形輪廓變形失真；同時由于景深小，拍攝圖片不清晰，都影響測量精度。 雙遠心鏡頭景深大，畸變�。ㄒ话憧刂圃�0.1%以內），圖片邊緣清晰，測量精度高。 性能參數
①物距：前端物鏡到物體的距離。使用時將其設定在標準值的±3%之內可達到最佳分辨率和最低畸變。
②遠心度：鏡頭主射線的最大斜率。
③景深：雖位于景深邊緣的圖像測量數據仍然有效，但要獲得清晰的圖像，應盡量采用標稱景深的一半。
物距、景深可根據客戶具體需要進行適當調整。 |
|
