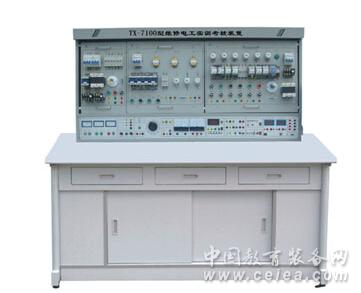

“TX-7100型維修電工實訓考核裝置“為掛板式臺型結構，以便擴展其他功能或開發新實驗，整個裝置設計思想為開放型，有利于培養學生的動手能力,該實驗裝置不僅可供學生學習鍛煉，更是初級、中級維修電工技能考核的理想設備。

裝置組成及特點

(一) 電源、儀器儀表控制屏

控制屏提供以下實驗所需交流電源、高壓直流電源、低壓直流電源及各種測試儀表等，具體功能指標如下：

1． 主控功能板

(1) 設有450V指針式交流電壓表三只，監控電源輸入的三相電壓；

(2) 該裝置不僅提供學生學習鍛煉，而且用來初級、中級維修電工的技能考核，所以配備了定時器兼報警記錄儀（服務管理器），該儀表平時可作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄程告警總次數, 為學生實驗技能的考核提供一個統一的標準。

2．裝置提供以下實驗所需的電源，具體功能指標如下：

（1）直流電源

① 勵磁電源：直流220V/0.5A，具有短路保護。

② 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。

③ 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。

（2）交流電源：

①設有變壓器一組，變壓器副邊可輸出實驗所需不同的交流電壓

A、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；B、設有單相調壓器一組，可得到交流0～250V可調電壓。

②設有單相調壓器一組，可得到交流0～250V可調電壓；

③控制屏設有單相三極220V電源插座及三相四極380V電源插座。

3.裝置提供以下實驗所需交直流儀表，具體指標如下：

(1) 交流電壓表一只：儀表為0～500V帶鏡面交流電壓表

(2) 交流電流表一只：儀表為0～5A帶鏡面交流電流表

(3) 功率、功率因數表一只：該儀表可計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；最好還可以貯存、記錄功率和功率因數的測試結果數據，并可查詢。

(4) 直流數字電壓表一只：儀表測量范圍為0～300V，三位半數顯，輸入阻抗為10MΩ

(5) 直流數字電流表一只：儀表測量范圍為0～5A，三位半數顯

（二）實驗掛板

(a)實驗掛板上安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等實驗所必須的元器件，在這些器件內可完成所提供的所有實驗項目，學校無須購買其他器件。

(b) 實驗掛板上裝有接線端子排，器件的接線都在接線端子排上進行接線

避免因長期在器件本身進行走線而導致元器件的損壞。

（三）裝置的人身安全保護體系

電壓型漏電保護器一組：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。

電流型漏電保護裝置一組：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

（四）實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面防水、防火、耐磨高密度板，結構堅固，造型美觀大方；需有兩個大抽屜，用于放置工具、存放部件及資料等。實驗桌設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

（五）裝置能滿足如下實驗項目

1. 三相異步電動機直接啟動控制

2. 三相異步電動機接觸器點動控制線路

3. 三相異步電動機接觸器自鎖控制線路

4. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

5. 三相異步電動機的順序控制

6. 三相異步電動機的多地控制

7. 安裝調試通電延時帶直流能耗制動Y-△啟動控制線路

8. 接觸器聯鎖的正反轉控制線路

9. 工作臺自動往返控制線路

10. C620型車床的接線、故障與維修

11. Z3040搖臂鉆床接線、故障與維修

12. 光控開關和報警電路

13. 設計并安裝調試電壓上、下限報警電路（全自動冰箱保護器）

14. 安裝和調試數字鐘電路

15. 安裝調試數字步進電機線路

16. 歐陸514C直流調速控制

17．接近開關的組裝與調試

18．微音放大器的組裝與調試

19．智力競賽搶答器的組裝與調試

20．聲光延時控制開關組裝與調試

21．人體感應開關的組裝與調試（熱釋電傳感器的應用）

（六）實訓組件配置清單

序號	掛箱編號	實訓模塊名稱	數量	備注
1	TX-21	維修電工實訓考核組件（一）	1件	掛板上裝有交流接觸器380V、熱繼電器、按鈕、指示燈（6.3V）、接線端子、線槽等。
2	TX-22	維修電工實訓考核組件（二）	1件	掛板上裝有螺旋式熔斷器、直插式熔器、低壓斷路器、時間繼電器、交流接觸器、按鈕、接線端子、線槽等。
3	TX-23	維修電工實訓考核組件（三）	1件	掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關、急停開關、接線端子、線槽等。
4		電子線路固定線路板	10塊	用于電子電路的焊接調試
5		三相鼠籠式異步電動機	1臺	380V Y/△
6		三相鼠籠式異步電動機	1臺	380V Y/△（帶速度繼電器）
		直流電動機	1臺
7		實驗連接線	1套
